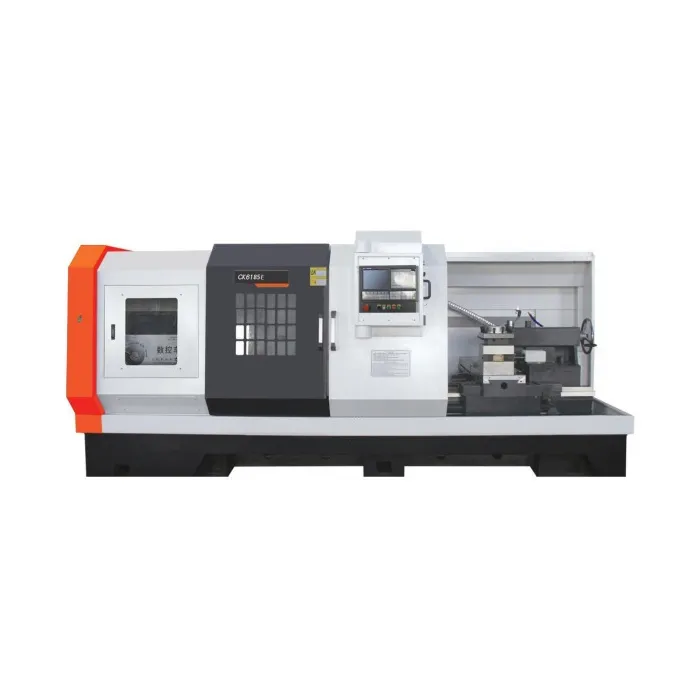

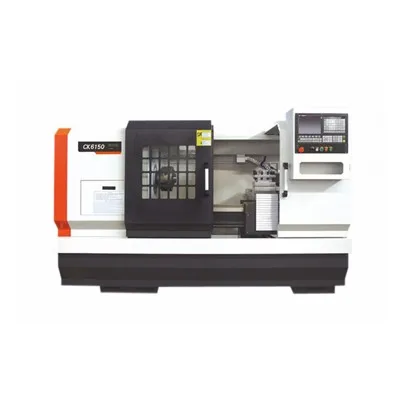

Model CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 düz yataklı CNC torna tezgahı, takım tezgahının aşınma direncini ve stabilitesini etkili bir şekilde artıran özel bakır ve krom malzemeleri eklenen yüksek mukavemetli dökme demirden yapılmıştır.

Şartname Parametresi

Şartname	Birim	CK6140	CK6150	CK6160
Yatağın üzerinde sallanmak	mm	400	500	600
Çapraz kaydırak üzerinde sallayın	mm	220	250	395
Maks. dönüş çapı	mm	400	500	600
Maks. iş parçası uzunluğu	mm	550/750	1000/1500/2000	1000/1500/2000
Maks. dönüş uzunluğu	mm	420/620(ayna)	850/1350/1850	850/1350/1850
Mil burnu		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Mil deliği çapı	mm	48/82	82/130	82/130
Mil deliğinin konikliği	mm	Pens / Metrik 90	Metrik 90/ Metrik 140	Metrik 90/ Metrik 140
İş mili hız aralığı	dev/dak	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Mil kaydırma modu		Kademesiz	Kademesiz	Kademesiz
Mil motoru	kw	5.5	7.5	7.5
Chuck tipi		Penset/manuel ayna	Manuel mandren	Manuel mandren
Chuck boyutu	İnç	8	10/15	10/15
X/Z hızlı travers	m/dak	X:6 Z:8	X:6 Z:8	X:6 Z:8
X ekseni hareketi	mm	280	280	320
Z ekseni hareketi	mm	550/750	1000/1500/2000	1000/1500/2000
Kılavuz yolu türü		Sert ray	Sert ray	Sert ray
Taret kapasitesi		4	4	4
Punta manşonu çapı	mm	60	75	75
Tüy travers	mm	100	150	150
Tüy konikliği		MT4	MT5	MT5
Makine boyutu	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Net ağırlığı	kilogram	1900/2200	2700/3100/3300	2800/3200/3400

Öğe	Birim	CK6163	CK6180	CK61100	CK61125
Maks. yatak çapı üzerinde salıncak	mm	Φ630	Φ800	Φ1000	Φ1250
Maks. slayt çapı üzerinde salınım	mm	Φ350	Φ480	Φ620	Φ870
Maks. iş parçası uzunluğu	mm	1000/1500/2000/3000	1500/2000/3000/5000
Maks. dönüş uzunluğu	mm	850/1350/1850/2850	1350/1850/2850/4850
İş mili merkezi ile kılavuz arasındaki mesafe	mm	315	400	500	625
İş mili merkezi ile zemin arasındaki mesafe	mm	1145	1130	1150	1275
Yatak kılavuzu genişliği	mm	550	600	755	755
Mil boyunca delik çapı	mm	104	104	130	130
Mil burnu		C11/A211	C11/A211	A2-15	A2-15
İş mili hız aralığı	dev/dak	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Mil hızı adımı		4 vites, kademesiz
Vites değiştirme		Manuel/Otomatik	Manuel/Otomatik	Manuel	Manuel
Ana servo motor	kw	11 kW	11 kW	22 kW	22 kW
X ekseni hızlı hızı	m/dak	4	4	4	4
Z ekseni hızlı hız	m/dak	8	8	6	6
X ekseni ilerlemesi min. ayar ünitesi		0.001mm	0.001mm	0.001mm	0.001mm
Z ekseni ilerlemesi min. ayar ünitesi		0.001mm	0.001mm	0.001mm	0.001mm
Punta manşonu çapı	mm	φ100	φ100	φ160	φ160
Punta manşonu hareketi	mm	250	250	300	300
Punta kovanı deliği konikliği		Mors 5	Mors 6	Mors 6	Mors 6
Elektrikli alet direği	tip	Dikey dört istasyon	Dikey dört istasyon	Dikey dört istasyon	Dikey dört istasyon
	takım değiştirme süresi	3.6S	3.6S	3.6S	3.6S
	boyut	250*250	250*250	300*300	300*300

Ürün Özelliği

Makine, özellikle küçük ve orta boy şaft ve plaka iş parçası için kaba işlemeden toplu işlemeye kadar uygun olan sayısal kontrol sistemi ile farklı iç deliği, dairesel konik yüzeyi ve vida dişini işleyebilir. Daha yüksek otomasyon, basit programlama ve daha yüksek doğruluk gibi avantajlara sahiptir.

Bu takım tezgahı serisi, kompakt yapısı, güzel görünümü, büyük iş mili torku, yüksek sertliği, istikrarlı ve güvenilir performansı ve mükemmel hassasiyet tutma özelliği ile ağırlıklı olarak ihraç edilen olgun bir üründür.

Milin yüksek hassasiyet, düşük gürültü ve güçlü sağlamlığa sahip olmasını sağlamak için yüksek hassasiyetli mil yatağı setini ve hassas montaj ve dinamik denge testi ile iş milini benimseyin.

Temel

Temelin sağlamlığı, takım tezgahının temel doğruluğunu doğrudan etkiler, dolayısıyla temel aşağıdaki gereksinimleri karşılamalıdır:

a) İşletme sırasında titreşimi ortadan kaldırmak amacıyla temel, çökme ve bozulma olmayan sert toprak olacak ve yeraltı suyunun sızmasına karşı koruyucu olacaktır.

b) Temelde çatlak olmayacak ve yeterli sağlamlığa sahip olacaktır.

c) Temel, temel çizimlerine göre inşa edilecek, temel derinliği yerel zemin durumuna göre belirlenecektir.
